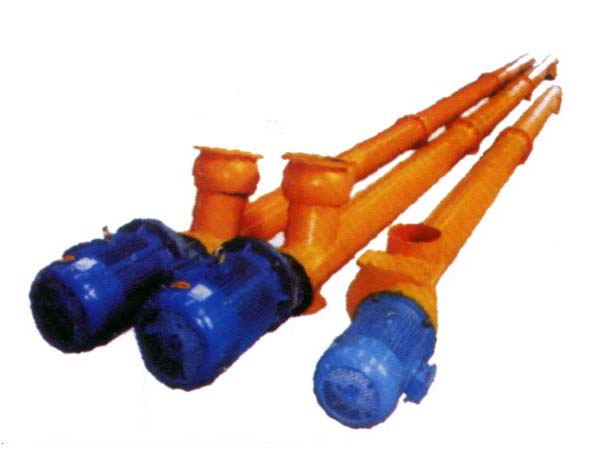

HX-LS/GX型螺旋輸送機

產品分類： 輸送系列

應用范圍：
　　設備概述　　LS球旋輸送機是按照J(rèn)B/T7679-95《螺旋輸送機》標準設計制造，是GX型螺旋輸送機的換代產品。頭部和尾部軸承移至殼體外，吊軸承采用滑動軸承...

全國咨詢熱線： 18637371639

詳細說明

　　設備概述

　　LS球旋輸送機是按照J(rèn)B/T7679-95《螺旋輸送機》標準設計制造，是GX型螺旋輸送機的換代產品。頭部和尾部軸承移至殼體外，吊軸承采用滑動軸承，設有防塵密封裝菹,軸瓦一般采用粉末冶金，若輸送水泥采用毛絡軸瓦.吊軸和螺旋軸采用滑塊連接，拆除螺旋時.不移動驅動裝遙，拆卸吊軸承時不用移動螺旋，不拆卸蓋板可以潤滑吊軸承。整機可靠性高，壽命長，適應性強，安裝維修方便.

　　技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑D(mm)	100	160	200	250	315	400	500	630	800	1000	1250
l螺距S (mm)	100	160	200	250	315	355	400	450	500	560	630
轉速n (r/min)	140	120	90	90	75	75	60	60	45	35	30
輸送量Q	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率 Pdl=10m (KW)	1.1	1.5	2.2	2.4	3.2	5.1	5.1	8.6	12	16	24.4
功率 Pdl=30m (KW)	1.6	2.8	32	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速 (r/min)	120	90	75	75	60	60	45	45	35	30	20
輸送量Q	1.9	5.7	9.3	18	29.1	52.9	69.8	125	174	261	305
功率 Pdl=10m (KW)	1.0	1.3	1.8	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率 Pdl=30m (KW)	1.5	2.3	3.0	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速n (r/min)	90	75	60	60	45	45	35	35	30	20	16
輸送量Q	1.4	4.8	7.4	15	21.8	39.6	54.3	97	149	174	244
功率 Pdl=10m (KW)	0.9	1.2	1.6	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率 Pdl=30m (KW)	1.2	2.2	2.6	3.8	5.4	6.8	92	16	24.4	28.6	39.9
轉速n (r/min)	75	60	45	45	35	35	30	30	20	16	13
輸送量Q	1.2	3.8	5.6	11	17	31.7	46.5	83.1	99.3	139	199
功率 Pdl=10m (KW)	0.75	1.1	1.5	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率 Pdl=30m (KW)	1.1	1.8	2.3	3.4	4.4	5.6	8	14	16.7	23.2	33
